    قياس الأبعاد باستعمال الميكرومتر micrometer

    قياس الأبعاد باستعمال الميكرومتر

    DIMENSIONAL MEASUREMENTS USING THE MICROMETER



    الميكرومتر هو أحد أدق أجهزة قياس الأبعاد المتوفر في ورشات التشغيل و المختبرات بحيث أن دقته عادة ما تكون 0.01 مم و قد تصل في بعض الأجهزة قيما دون ذلك مثل 0.001 مم. زيادة على دقته يتميز جهاز الميكرومتر باستعمالاته المتعددة في قياس الأبعاد و سهولة استخدامه. مبدأ عمل جهاز الميكرومتر مبني على الحركة الدورانية للولب أو القلاووظ.
    الاستعمال بالطريقة الصحيحة لجهاز الميكرومتر ضروري و هام لكل فني أو مهندس ميكانيكي يشرف على أعمال التشغيل و التفتيش عن جودة المشغولات المصنعة.

    مكونات جهاز الميكرومتر العادي:
    الشكل 1 - الصورة توضح الأجزاء المكونة لميكرومتر القياس الخارجي Frame هيكل الجهاز
    Anvil العمود الساند
    Spindle عمود القياس
    Sleeve أسطوانة التدرج الطولي
    Thimble جلبة القياس
    Ratchet Knob المسمار الجاس

    يتكون جهاز ميكرومتر القياس الخارجي من جزئين أساسين:

    أ - الجزء الثابت: ويحتوي على إطار أو هيكل الجهاز (Frame) على شكل حرف (U) لحمل بقية مكونات الجهاز الثابتة و المتحركة منها. يسند الإطار كل من العمود الساند (Anvil) و عمود القياس (Spindle - Measuring rod) الذين يستعملان لتثبيت الشغلة المراد قياس أبعادها. كذلك يحمل إطار الجهاز التدرج الرئيسي للقياس أو أسطوانة التدرج الطولي (Sleeve with main scale). يكون التدرج الرئيسي للقياس مدرج بالمليمتر (1 mm) من جهة و ب (0.5 mm) من الأسفل.
    ب - الجزء المتحرك: الجزء الأساسي المتحرك هو جلبة القياس (Sleeve) التي إذا قمنا بتحريكها حركة دورا نية عن طريق المسمار الجاس (Ratchet Knob) فيتحرك عمود القياس لتثبيت الشغلة المراد قياسها. عادة ما تكون محيط جلبة القياس مقسم إلى 50 تدرج و يسمح تحريكها دورة كاملة بالتقدم بمقدار 1/2 مم = 0.5 مم. من هنا يمكن استخلاص حساسية الجهاز بأنه قيمة : 0.5/50 = 1/100 = 0.01 مم.



    الطريقة الصحيحة للقياس بالميكرومتر الخارجي:
    الشكل 2 يوضح الطريقة الصحيحة لاستعمال ميكرومتر القياس الخارجي. نقوم بمسك الميكرومتر باليد اليمنى حيث يكون الإطار في راحة اليد و الخنصر داخل الإطار. يستخدم الإبهام و السبابة لتدوير الجلبة قصد تحديد مقاس الشغلة التي نمسكها باليد اليسرى.


    الشكل 2 - الصورة توضح الطريقة الصحيحة لاستعمال ميكرومتر القياس الخارجي

    الطريقة الصحيحة لقراءة قياس الميكرومتر الخارجي:
    إن الميكرومتر جهاز حساس يستعمل في القياسات الدقيقة و لأغراض خاصة في المجال الصناعي, لذلك فإن على مستخدمه مراعاة بعض القواعد الأساسية التي تسمح بإجراء القياس الدقيق على الجهاز. تتم قراءة قياس الميكرومتر على النحو التالي:
    1 - قراءة القياس الرئيسي :
    يكون نظرنا على حافة جلبة القياس و نقرأ قيمة التدرج المسجل على أسطوانة التدرج الطولي بالمليمتر و نسجل قيمة A.
    لاحظ وجود (أو عدمه) أي تدرج 0.5 مم على اسطوانة التدرج الطولي بعد قيمة A : في حالة وجود هذا التدرج أضف قيمة B = 0.5 mm إلى القياس, في حالة عدم وجود التدرج نأخذ قيمة .B = 0 mm
    2 - قراءة القياس على الجلبة :
    نقوم بتحديد التطابق بين تدرج جلبة القياس و الخط الرئيسي على أسطوانة التدرج الطولي . نضرب قيمة التدرج المسجل على الجلبة بدقة الجهاز و تكون النتيجة هي قيمة القراءة على جلبة القياس و نرمز لها ب C.
    3 - نتيجة القياس على الميكرومتر هي حاصل جمع (A + B + C)

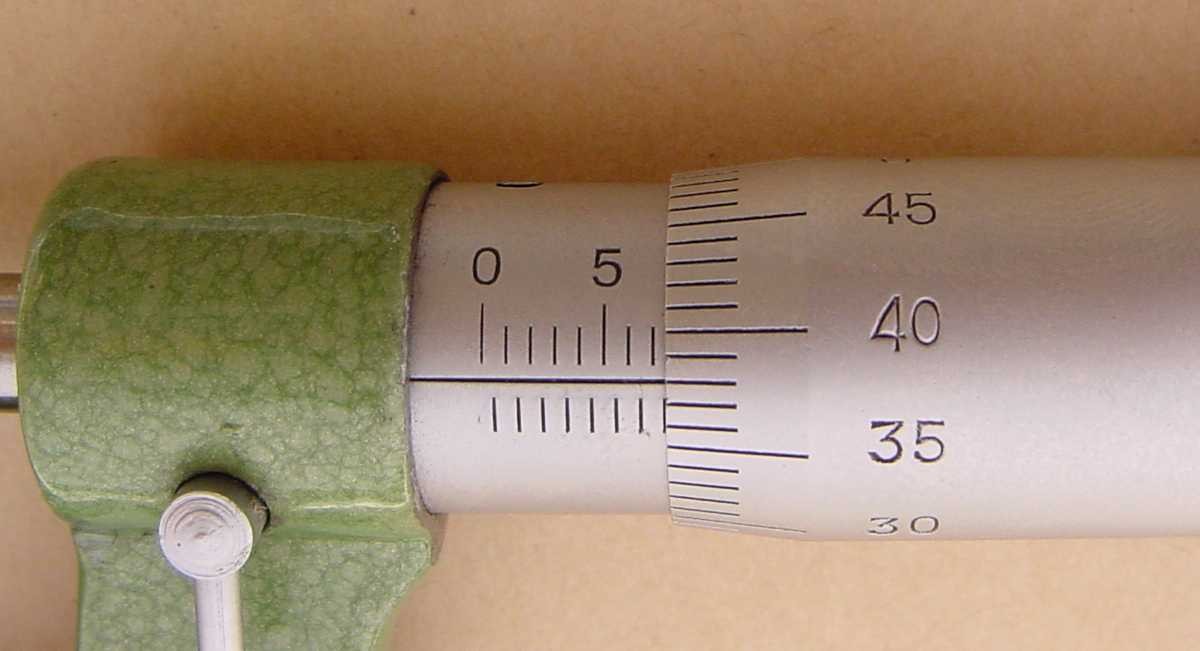

    المثال التطبيقي الأول
    اضغط على الصورة لعرض أكبر

الاسم: vfig11a.jpg
الحجم: 75.9 كيلوبايت
رقم التعريف: 219501
    A = 7.00 mm B = 0 mm C = 38 x 0.01 = 0.38 mm
    قياس الميكرومتر A + B + C = 7.0 + 0 + 0.38 = 7.38 mm

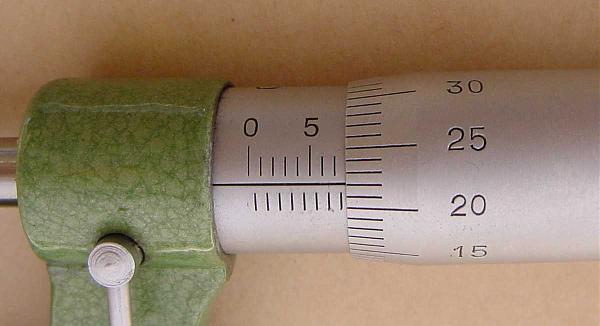

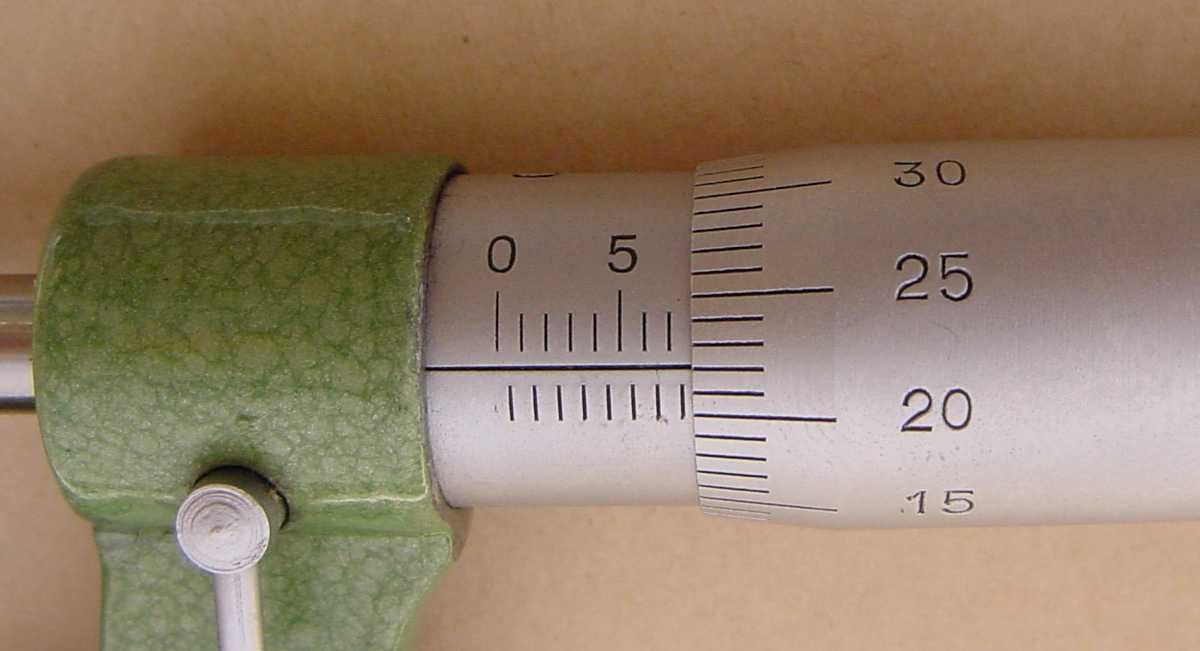

    المثال التطبيقي الثاني
    اضغط على الصورة لعرض أكبر

الاسم: vfig12a.jpg
الحجم: 75.8 كيلوبايت
رقم التعريف: 219502
    A = 7.00 mm B = 0.5 mm C = 22 x 0.01 = 0.22 mm
    قياس الميكرومتر A + B + C = 7.00 + O.50 + 0.22 = 7.72 mm


    تدريبات على قراءة قياس الميكرومتر الخارجي:
    درب نفسك على قراءة الميكرومتر

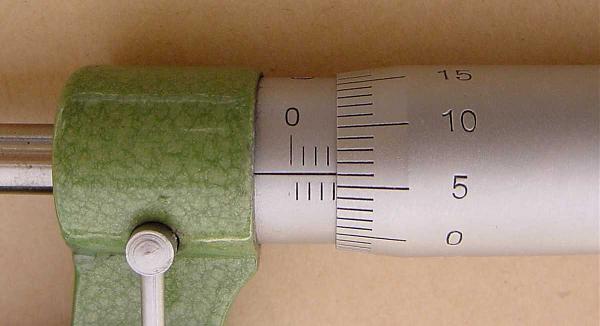

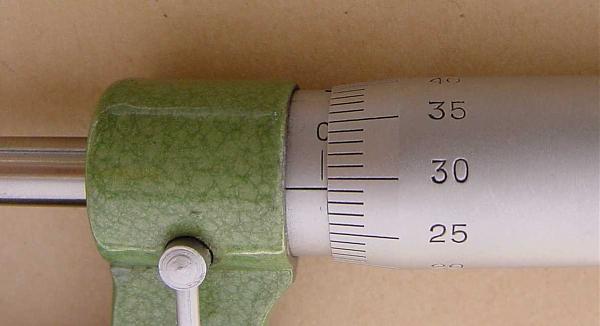

    المثال 1
    اضغط على الصورة لعرض أكبر

الاسم: vfig13a.jpg
الحجم: 75.4 كيلوبايت
رقم التعريف: 219503
    A = ....... mm B = ...... mm C = ....... mm
    قياس الميكرومتر A + B + C = ............ mm

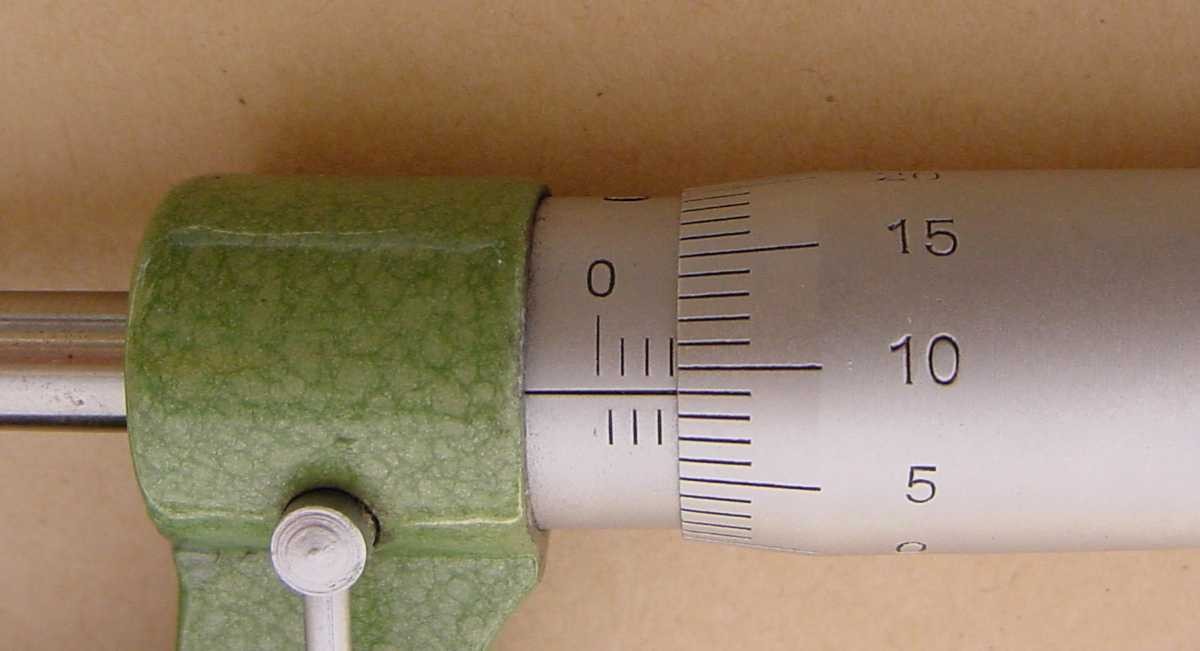

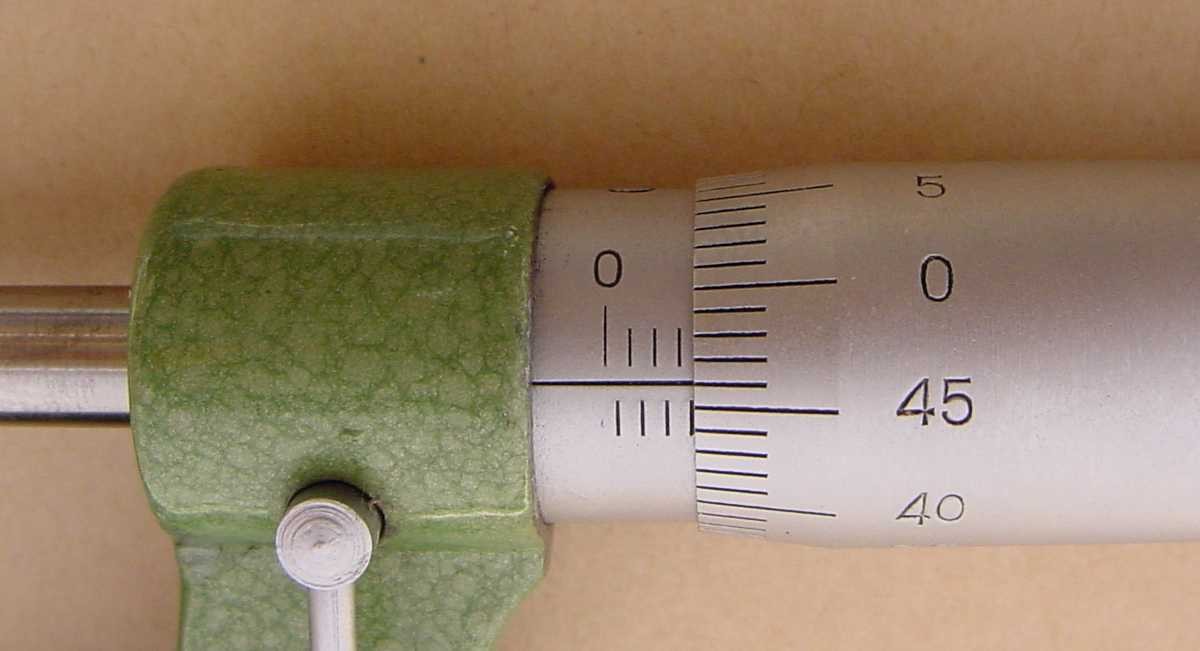

    المثال 2
    اضغط على الصورة لعرض أكبر

الاسم: vfig14a.jpg
الحجم: 75.2 كيلوبايت
رقم التعريف: 219504
    A = ....... mm B = ...... mm C = ....... mm
    قياس الميكرومتر A + B + C = ............ mm

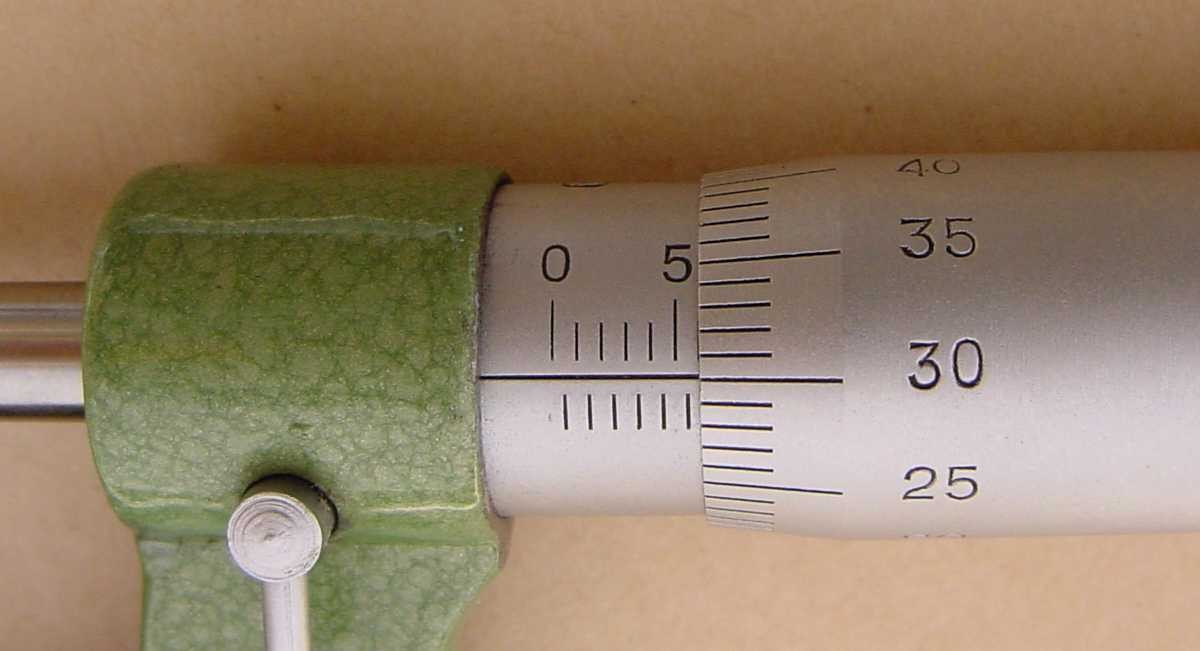

    المثال 3
    اضغط على الصورة لعرض أكبر

الاسم: vfig15a.jpg
الحجم: 75.5 كيلوبايت
رقم التعريف: 219505
    A = ....... mm B = ...... mm C = ...... mm
    قياس الميكرومتر A + B + C = ........... mm

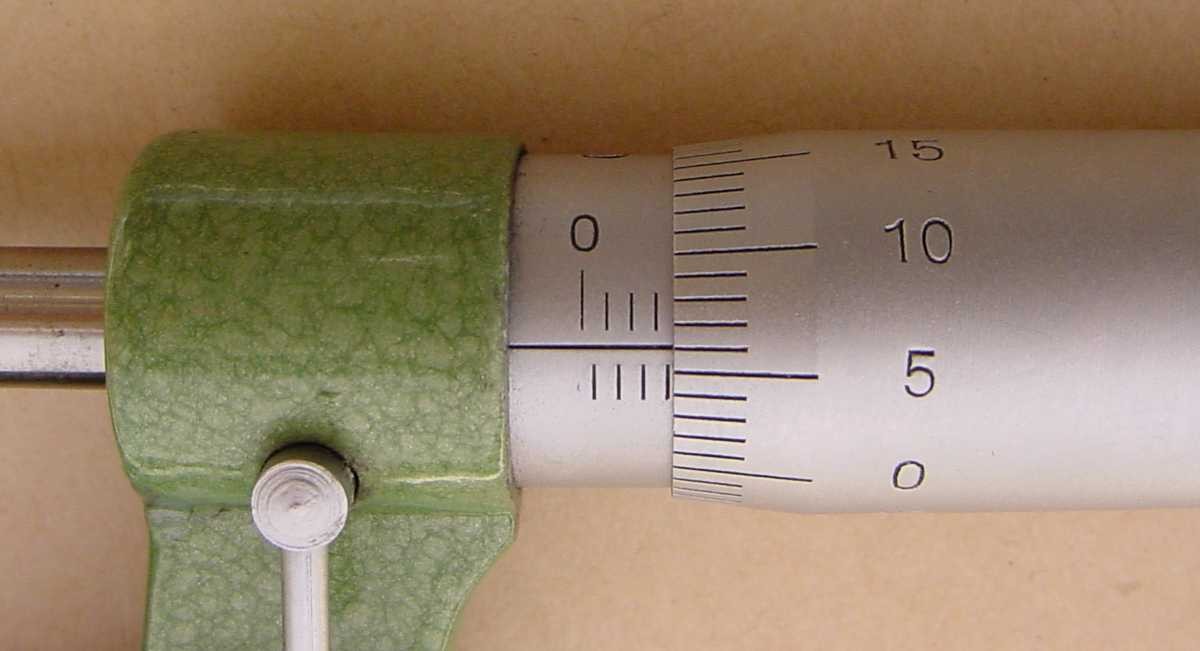

    المثال 4
    اضغط على الصورة لعرض أكبر

الاسم: vfig16a.jpg
الحجم: 73.2 كيلوبايت
رقم التعريف: 219506
    A = ....... mm B = ...... mm C = ...... mm
    قياس الميكرومتر A + B + C = ........... mm

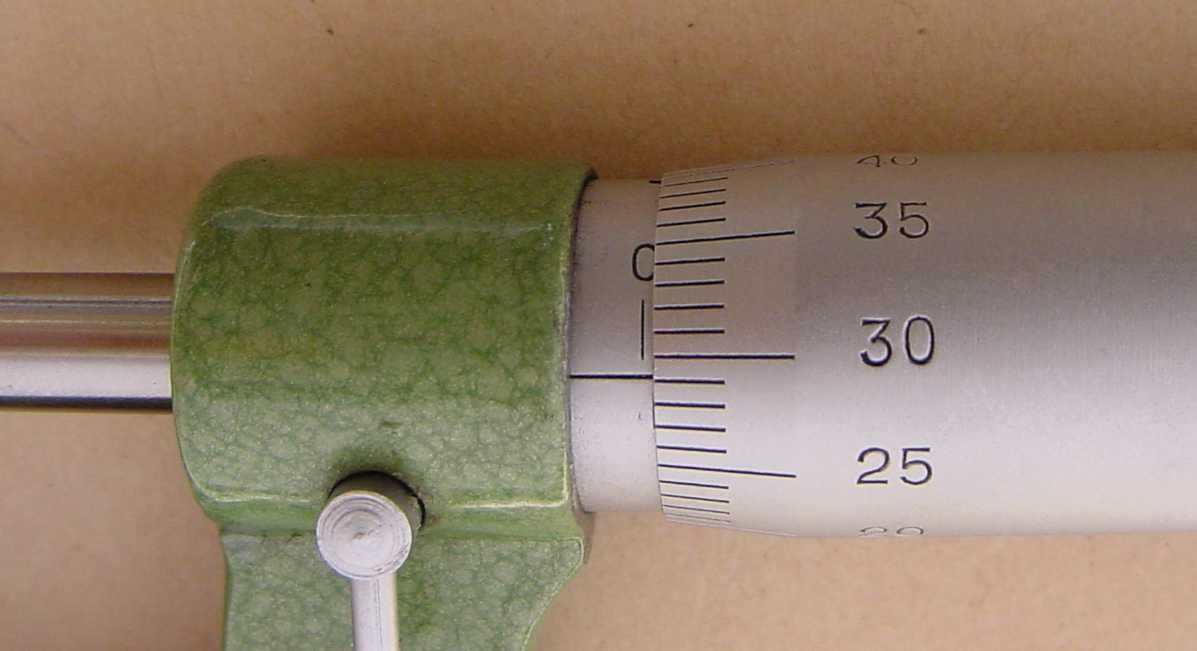

    المثال 5
    اضغط على الصورة لعرض أكبر

الاسم: vfig17a.jpg
الحجم: 72.3 كيلوبايت
رقم التعريف: 219507
    A = ....... mm B = ...... mm C = ...... mm
    قياس الميكرومتر A + B + C = ........... mm

    أنواع و استعمالات الميكرومتر

    في ورش الميكانيكا و في المختبر تتوفر الميكرومترات بأنواع و أحجام مختلفة كل منها مصمم لإجراء قياس أغراض خاصة. من بين أهم هذه الأنواع نذكر ما يلي:
    1 - الميكرومتر الخارجي (Outside Micrometer)
    ميكرومترات مختلفة المقاسات يوجد هناك عدة أنواع لميكرومتر القياس الخارجي و بأشكال مختلفة مصممة لقياسات خاصة. و هي متوفرة بأحجام مختلفة حسب نطاق القياس المتوفر. المقاسات المتوفرة عادة هي : 0 - 25 مم , 25 - 50 مم , 50 - 75 مم , 75 -100 مم حتى يصل المقاس الى 1000 مم.
    تستعمل هذه الأجهزة لقياس الأبعاد الخارجية للقطع المشغولة مثل الأقطار الخارجية و السطوح.
    اضغط على الصورة لعرض أكبر

الاسم: micrometerpoint.jpg
الحجم: 3.2 كيلوبايت
رقم التعريف: 219508
    ميكرومتر بتسنينات لقياس أقطار البراغي
    2 - ميكرومتر القياس الداخلي (Inside Micrometer)
    يستعمل هذا النوع من الميكرومترات لقياس الأقطار الداخلية, الثقوب و التجاويف على الشغلات. هذا النوع مزود بأعمدة تطويل يمكن استخدامها لزيادة مجال القياس.
    تتم قراءة القياس على الميكرومتر الداخلي بنفس الطريقة للميكرومتر الخارجي يضاف إلى النتيجة قيمة الطول الصفري للميكرومتر (الطول العمود المضاف).
    اضغط على الصورة لعرض أكبر

الاسم: micrometer2.jpg
الحجم: 4.9 كيلوبايت
رقم التعريف: 219509
    ميكرومترات داخلية مختلفة المقاسات
    3 - ميكرومتر قياس الأعماق (Depth Micrometer)

    اضغط على الصورة لعرض أكبر

الاسم: microdepth2.jpg
الحجم: 3.9 كيلوبايت
رقم التعريف: 219510
    ميكرومتر قياس الأعماق
    يستعمل هذا النوع من الميكرومترات لقياس الأعماق الثقوب و المجاري. يتكون هذا النوع من جزء ثابت و جزء متحرك كما في الميكرومتر الخارجي. له قاعدة تستعمل لارتكاز الجهاز على الشغلة المراد قياسها.

    العناية و المحافظة على جهاز الميكرومتر:
    يعتبر جهاز الميكرومتر من أدوات القياس ذات الحساسية العالية جدا حيث تصل حسلسية الجهاز إلى 0.01 مم و في بعض الأحيان إلى 0.001 مم. لذا و حتى نحافظ على هذه الدقة الجيدة فيجب علينا أن نتعامل مع الجهاز بعناية كبيرة و حرص عال و إلا فسوف يتلف و تنقص دقته. لهذا فينصح مستعمل الميكرومتر بمراعاة ما يلي:
    • عدم تعرض الميكرومتر للسقوط أبدا،
    • وضعه في مكان آمن و نظيف بعد الاستعمال
    • عند القياس يجب استعمال عجلة التفويت و المسمار الجاس و هذا حتى نتجنب الضغط المبالغ فيه لعمود القياس مما قد يؤثر سلبا على القلاووظ الداخلي للجهاز و بالتالي على دقة الجهاز.
    • عدم ترك الجهاز وسط عدد التشغيل أو مواد أخرى.
    • عدم وضع الميكرومتر على الرايش الناتج عن عمليات تشغيل المواد أو غبار التجليخ.
    • عدم تعرضه للزيوت و سوائل التبريد.

    إذا تمت مراعاة هذه التعليمات و أجريت القراءة بالطريقة الصحيحة، فإن القياس باستعمال الميكرومتر سيكون دقيقا جدا.
