    قوالب القياس و محددات القياس
    GAGE BLOCKS and GAGES



    الجزء الأول - قوالب القياس

    Gage Blocks

    قوالب القياس هي أدوات تمثيل للأبعاد بدقه عالية جدا و تعتبر قوالب القياس من الدعامات الأساسية في عمليات التقييس الصناعي، إذ أنها تعد مراجع (أو معايير) لاختبار و فحص دقة أجهزة قياس الأبعاد مثل القدمة ذات الورنية و الميكرومتر. كما تستعمل قوالب القياس في المختبرات و ورش التشغيل في القياس المباشر وفي مـقارنـه القياسات قصـد الـتفتـيش عـن جـوده الـمنـتجـات.
    قوالب القياس هي عبارة عن متوازي مستطيلات ذات أبعاد ثابتة و مصنعه من الصلب السبائكي المعالج حراريا بحيث أنها لا تتأثر بظروف محيط العمل من درجه حرارة و رطوبة.
    2 - دقه قوالب القياس:
    تعتبر قوالب القياس الأساس الدقيق لجميع أجهزة قياس الأبعاد الموجودة بالمختبرات و ورش التشغيل. فهي مصنعة بدقة عالية جدا قد تصل إلى 0.05 ميكروالمتر.
    حسب المواصفات الدولية يمكن تصنيف قوالب القياس إلى أربع رتب و هذا حسب دقتها و هي كالتالي
    • Class 00 (AA)
    • Class 0 (A)
    • Class 00 (1)
    • Class 00 (2)
    2- استعمالات قوالب القياس:
    تستعمل قوالب القياس في الصناعة وفي المختبرات لأداء المهام التالية:
    1 - معايرة أجهزة القياس مثل القدمه ذات الورنية والميكرومتر . حيث تسمح هذه العملية بتحديد نسبه الخطأ المترتبة على عمليه القياس بالجهاز (Calibration)
    2 - فحص جودة المشغولات ذات الدقة العالية مثل أجزاء المحركات.
    3 - ضبط آلات التشغيل ذات التحكم الرقمي (CNC Machines)
    4 - القياس الدقيق للزوايا وهذا باستعمالها مع قضيب الجيب. (الباب السادس)

    اضغط على الصورة لعرض أكبر.   الإسم:	sinebar0.gif  مشاهدات:	1  الحجم:	24.1 كيلوبايت  الهوية:	219512
    قياس الزوايا بواسطة قضيب الجيب
    3- مجموعات قوالب القياس :
    تتوفر قوالب القياس على شكل أطقم تحتوي على مجموعات معينه من القوالب وتكون موضوعه في صناديق خشبية قصد المحافظة عليها و على دقتها .

    مثال عن طقم من قوالب القياس :
    مقدار التزايد (الخطوة) (mm) أطوال القوالب (mm) عدد القوالب
    0.005 من1.005إلى 1.01 2
    0.01 من1.02إلى1.10 9
    0.1 من1.20إلى1.90 9
    1 من1إلى10 10
    10 من20إلى30 2
    30 60 1











    4- تركيب بعد معين باستخدام قوالب القياس :
    قصد تحديد بعد معين باستخدام قوالب القياس يجب أن يراعي ما يلي :
    1 - التأكد من النظافة التامة للقوالب وخلوها من الأتربة والغبار الخ..
    2 - يتم التجميع بين قالبين بأجراء عملية انزلاق سطح أحد القالبين على سطح القالب الثاني مع ضغط خفيف حتى يتم الالتصاق التام للقالبين ( Wringing ).



    3 - لتحديد مقاسات القوالب التي نستعملها في تركيب المقاس المطلوب نقوم بإجراء عمليه حسابيه بسيطة على النحو التالي:
    أ - نبدأ باختيار قالب القياس الذي يحقق أصغررقم عشري في قيمة البعد المطلوب يليه قالب يحقق الرقم العشري التالي وهكذا حتى يكتمل البعد الكلي المراد تحديده.
    ب - يجب أن يراعى خلال هذه العملية أن نستعمل أقل عدد ممكن من قوالب القياس وهذا للتقليل من نسبه الخطأ في البعد المطلوب تحقيقه.
    مثال عن تركيب الأبعاد باستعمال قوالب القياس : 5.615 مم .
    الطريقة العملية الصحيحة :
    البعد المراد تحقيقه هو : 5.615 مم
    نختار القالب الذي يحقق أصغر رقم عشري و هو : 0.005 مم ، مقاس هذا القالب هو 1.005 مم
    نطرح هذه القيمة من قيمة البعد المطلوب : 4.61 = 1.005 - 5.615
    نختار بعدها القالب الذي يحقق الرقم العشري الأصغر أي 0.01 مم و هو 1.01 مم
    نطرح هذه القيمة من القيمة المتبقية : 3.6 = 1.01 - 4.61
    نختار القالب الذي يحقق أصغر رقم عشري و هو : 0.6 مم ، مقاس هذا القالب هو 1.6 مم
    على نفس الشكل نقوم بعملية الطرح : 2.0 = 1.6 - 3.6
    آخر قالب نختاره هو2.0 مم
    ===> القوالب المستعملة في تركيب بعد 5.615 مم هم : 1.001 - 1.01 - 1.6 - 2.0
    من السهل توضيح هذه الطريقة عن طريق العملية الحسابية التالية
    البعد المراد تحقيقه هو 5.615 مم
    1.005 -
    -------------
    = 4.610
    -1.01
    -------------
    = 3.60
    - 1.6
    -------------
    2.00
    - 2
    -------------
    0
    ملاحظة : من الأخطاء الشائعة أن يبدأ في تركيب البعد المطلوب باختيار القالب الذي يحقق أكبر رقم عشري. إلا أننا نؤكد هنا انه يجب أن يبدأ بأصغر رقم عشري (أي العدد الموجود في أقصى اليمين).

    الجزء الثاني - محددات القياس
    Gages
    اضغط على الصورة لعرض أكبر.   الإسم:	gages_all.jpg  مشاهدات:	1  الحجم:	10.0 كيلوبايت  الهوية:	219514اضغط على الصورة لعرض أكبر.   الإسم:	gauges.jpg  مشاهدات:	1  الحجم:	13.0 كيلوبايت  الهوية:	219513
    1 - مقدمة :
    تتسم الصناعات الميكانيكية المعاصرة بأنها صناعات ذات إنتاج كمي (Mass Production) أي أنه ينتج كميات هائلة من قطع المنتج. و للتفتيش عن ما إذا كانت القطع مصنعة حسب المواصفات القياسية فإن عمليات القياس قد تكون غير عملية لما تتطلبه من وقت و جهد كبيرين . لذا نستعمل في هذه الحالة محددات القياس (Gages). و هي أدوات تمثيل لأبعاد أو أشكال بقيم معينة و ثابتة و دقيقة جدا. باستعمال محددات القياس لا يمكن الحصول على قيم عددية للمقاس و إنما يمكن التأكد مما إذا كان البعد أو الشكل مطابقا للمواصفات. بصفة عامة، تستعمل محددات القياس لفحص و اختبار المقاسات و الأشكال عن طريق المقارنة و هذا قصـد الـتفتـيش عـن جـوده الـمنـتجـات. عادة ما تكون محددات القياس مصنعة من الصلب السبائكي الذي يعطيها خاصية مقاومة التآكل الاحتكاكي و هذا ما يسمح لها بالمحافظة على دقتها العالية لمدة زمنية أطول.
    2 - أنواع محددات القياس
    توجد هناك أنواع عديدة من محددات القياس التي تستعمل بكثرة في ورش التشغيل و في المجال الصناعي. و يمكن تصنيفها إلى الأصناف التالية:
    • محددات القياس الحدية : تسمح هذه المحددات بالتأكد بطريقة سريعة و سهلة فيما إذا كان بعد القطعة المقاسة في نطاق حدي التجاوز المطلوب (أو التفاوت المسموح به). من أهم هذه المحددات نجد محددات القياس السدادية التي تستعمل لفحص تفاوتات الثقوب، و محددات القياس الفكية (لفحص أقطار الأعمدة) ، و محددات قياس اللوالب السدادية (للقلاووظ الداخلي) و محددات قياس اللوالب الحلقية.
    1 - محددات القياس الحدية
    اضغط على الصورة لعرض أكبر.   الإسم:	thread_gages.jpg  مشاهدات:	1  الحجم:	2.6 كيلوبايت  الهوية:	219515 اضغط على الصورة لعرض أكبر.   الإسم:	TPipeRing.jpg  مشاهدات:	1  الحجم:	5.1 كيلوبايت  الهوية:	219516 اضغط على الصورة لعرض أكبر.   الإسم:	plain_cylindrical_gages.jpg  مشاهدات:	1  الحجم:	2.2 كيلوبايت  الهوية:	219517 اضغط على الصورة لعرض أكبر.   الإسم:	snapgage1.jpg  مشاهدات:	1  الحجم:	2.7 كيلوبايت  الهوية:	219518
    محدد قياس لولب سدادي (قياس القلاووظ الداخلي) Thread gage محددات قياس لوالب حلقية Ring gages محدد قياس السدادية Plain Cylindrical gages محددات قياس فكية Snap gages
    ملاحظة هامة : عادة ما تكون لهذه المحددات طرفين إثنين: الطرف السماحي (GO) و الطرف اللاسماحي (NOT GO)
    • محددات القياس البسيطة : تستعمل هذه المحددات للفحص السريع و الدقيق لأشكال و أبعاد القطع. من أكثر هذه المحددات استعمالا نجد مححدات قيلس خطوة القلاووظ الداخلية و الخارجية، محددات قياس سمك الثقوب، و محددات الاستدارة، و محددات قياس الثقوب الصغيرة و المحددات التلسكوبية التي تستعمل بكثرة في نقل أبعاد الأقطار و مقارنتها مع جهاز القدمة ذات الورنية أو الميكرومتر أو قوالب القياس.
    2 - محددات القياس البسيطة
    اضغط على الصورة لعرض أكبر.   الإسم:	thicknessgage.jpg  مشاهدات:	1  الحجم:	50.3 كيلوبايت  الهوية:	219519 اضغط على الصورة لعرض أكبر.   الإسم:	gageradius.jpg  مشاهدات:	1  الحجم:	14.2 كيلوبايت  الهوية:	219520 اضغط على الصورة لعرض أكبر.   الإسم:	gage_telescopic.jpg  مشاهدات:	1  الحجم:	11.9 كيلوبايت  الهوية:	219521

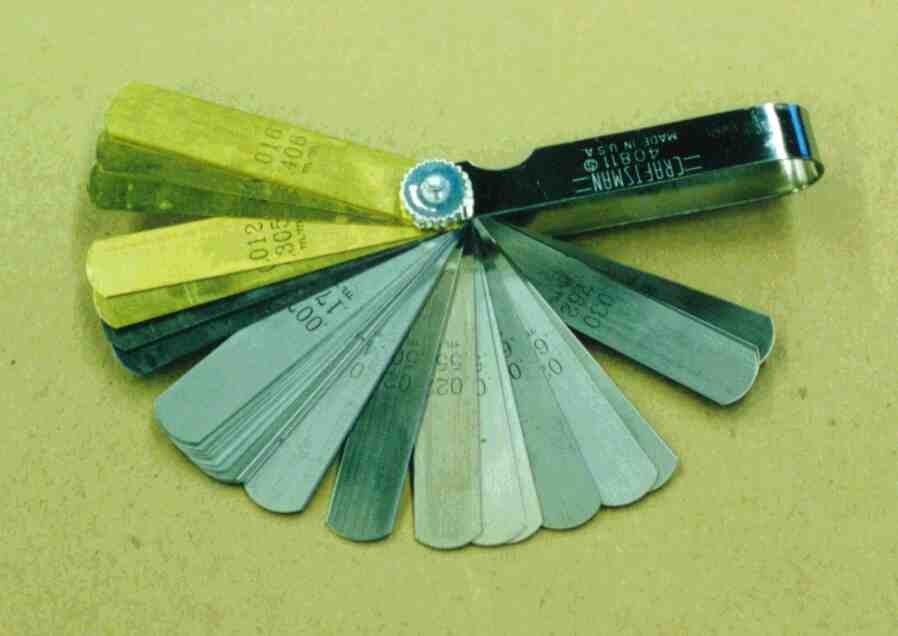

    مجسات قياس لفحص سمك Thickness gages محددات الاستدارة Radius Gages محددات قياس تلسكوبية Telescopic gages محددات قياس الثقوب Small hole gages
    التعديل الأخير تم بواسطة HeaD Master; الساعة 07-03-2018, 07:57 PM.

    #2
    كما توجد هناك أنواع أخرى من المحددات تستعمل لنقل الأبعاد الصعبة و الغير المتاحة لأجهزة القياس العادية. أهم هذه المحددات نذكر:
    • المتوازيات القابلة للتعديل Adjustable parallels
    • محدد المستوي Planer Gage
    عن طريق هذه المحددات يمكن نقل الأبعاد بدقة عالية و من ثم مقارنة هذه الأبعاد مع جهاز قياس دقيق مثل القدمة ذات الورنية أو الميكرومتر كما هو موضح على الأشكال التالية.
    اضغط على الصورة لعرض أكبر

الاسم: gage_parallels.jpg
الحجم: 4.5 كيلوبايت
رقم التعريف: 219523 اضغط على الصورة لعرض أكبر

الاسم: gage_planer.jpg
الحجم: 16.3 كيلوبايت
رقم التعريف: 219524 اضغط على الصورة لعرض أكبر

الاسم: gageplaner.jpg
الحجم: 29.1 كيلوبايت
رقم التعريف: 219525 اضغط على الصورة لعرض أكبر

الاسم: gage_planermicro.jpg
الحجم: 14.3 كيلوبايت
رقم التعريف: 219526

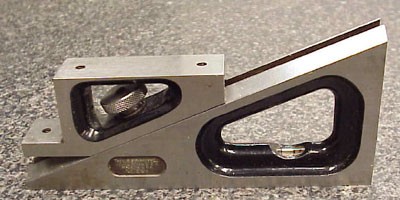

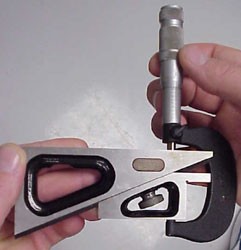

    المتوازيات القابلة للتعديل Adjustable parallels محدد المستوي Planer Gage
    3 - أمثلة عن استعمالات محددات القياس
    إن استعمالات محددات القياس في عمليات التشغيل و الإنتاج عديدة و متعددة. ندرج هنا بعض الاستعمالات على سبيل المثال لا الحصر.
    اضغط على الصورة لعرض أكبر

الاسم: ringsideclearance.jpg
الحجم: 54.4 كيلوبايت
رقم التعريف: 219527 اضغط على الصورة لعرض أكبر

الاسم: pistonpinID.jpg
الحجم: 12.1 كيلوبايت
رقم التعريف: 219528 اضغط على الصورة لعرض أكبر

الاسم: micro_telegage.jpg
الحجم: 49.0 كيلوبايت
رقم التعريف: 219529

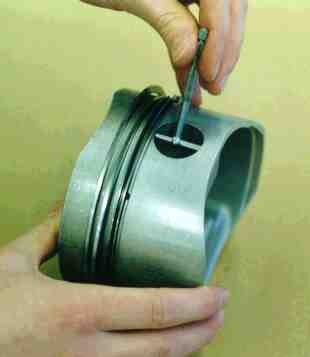

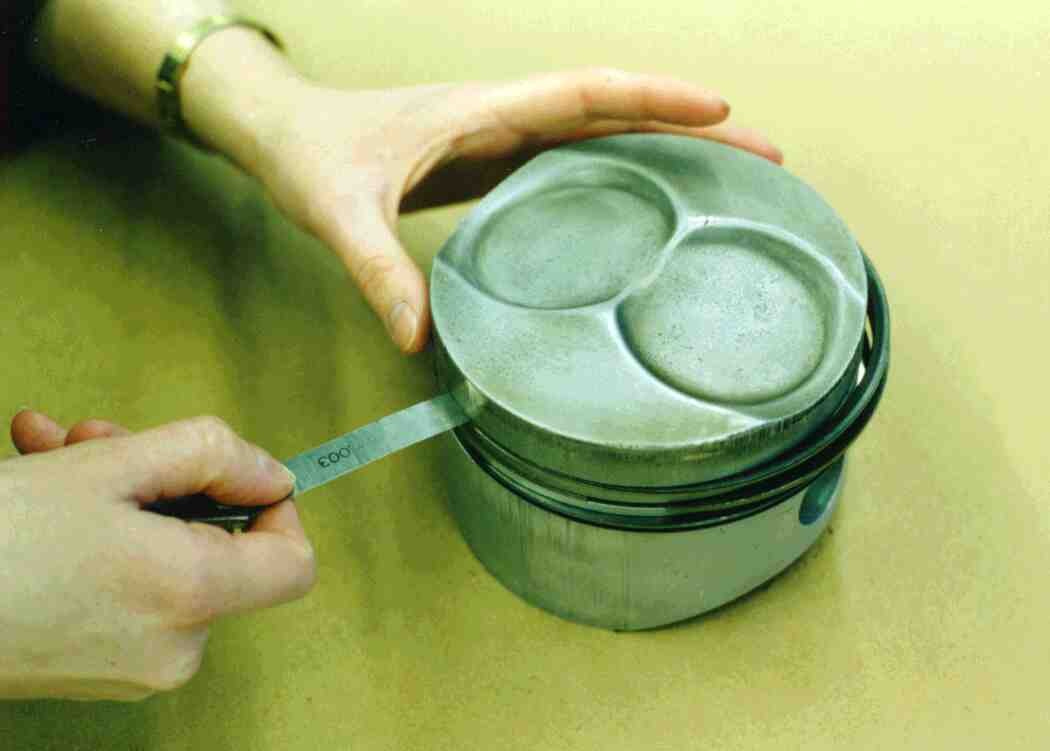

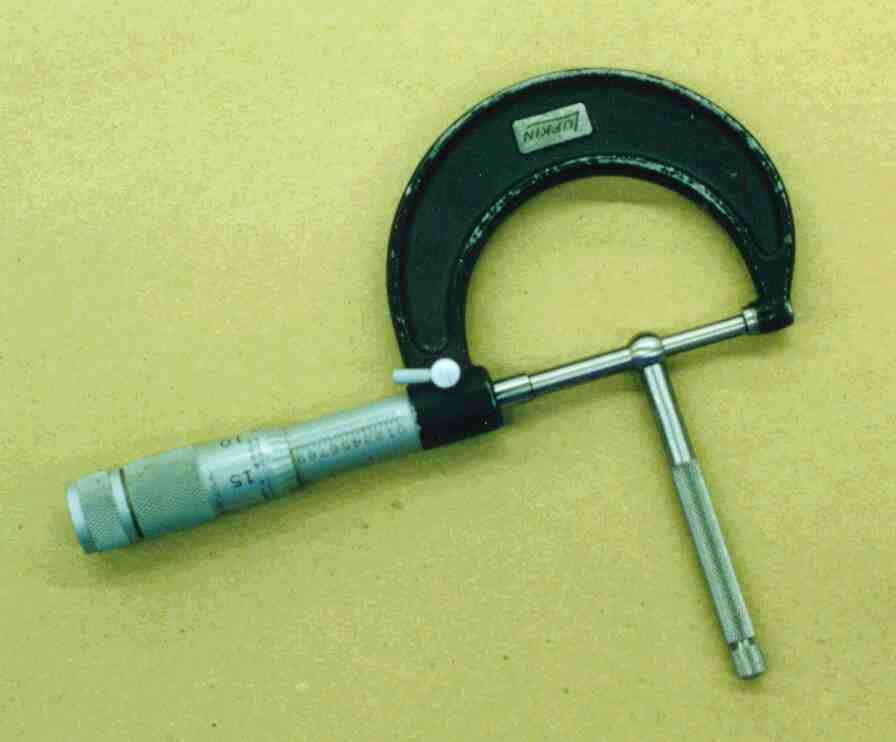

    التفتيش عن سمك مجرى في قطعة ميكانيكية استعمال محدد قياس تلسكوبي لقياس قطر ثقب في البستون و من ثم تحديد القياس على جهاز ميكرومتر
    4 - نصائح مهمة للاستعمال الصحيح لمحددات القياس من أهم مميزات محددات القياس هي دقتها الجيدة و سهولة استعمالها في عمليات الفحص على أبعاد القطع المصنعة. حتى يمكن المحافظة على هذه الميزات خلال عملنا بهذه الأدوات ينصح بمراعاة ما يلي:
    • علينا دائما تنظيف القطعة التي نريد فحصها بالمحدد.
    • لا يسمح بضغط المحددات السدادية أو الفكية و إدخالها بالقوة داخل القطعة المفحوصة. استعمل تأثير الوزن الذاتي للمحدد حتى يدخل داخل القطر المراد فحصه.
    • عند استعمال محددات القياس بطرفين نبدأ دائما بالجانب اللاسماحي و منه تكون لدينا إحدى الاحتمالات التالية:
    • عند دخول محدد القياس من الجانب اللاسماحي تعتبر القطعة غير مطابقة للمواصفات و يمكن اعتبارها تالفة و لا يمكن إعادة تشغيلها من جديد.
    • إذا لم يدخل المحدد من الطرفين اللاسماحي و السماحي نعتبر القطعة مرفوضة و لكن يمكن إعادة تشغيلها.
    • عدم دخول المحدد من الطلرف اللاسماحي و دخوله من الطرف السماحي، تكون القطعة مطابقة للمواصفات و ضمن نطاق التفاوت المسموح به.
    • عند استعمال محددات القياس السدادية نبدأ بإدخال الطرف السماحي إلى أبعد حد ممكن داخل الثقب حتى نتأكد من أن أبعاد الثقب لا تتغير.

    الجزء الثالث - ساعات القياس
    Dial Gages

    ساعات القياس هي عبارة عن محددات قياس ذات قرص مدرج أو مبين تستعمل لتحديد قيم انحرافات مقاسات و أبعاد القطع المصنعة عن الأبعاد المنصوص عليها في المواصفات و التصاميم. تتكون أساسا من إصبع استشعار و عمود تثبيت و تدريج ثابت و آخر قابل للدوران (الصورة).
    اضغط على الصورة لعرض أكبر

الاسم: dialidicator.jpg
الحجم: 34.4 كيلوبايت
رقم التعريف: 219530
    مكونات جهاز ساعة القياس
    عند الاستعمال يجب تثبيت ساعة القياس على سطح مستوي و عن طريق تحريك إصبع الاستشعار على السطح المراد فحصه تنتقل انحرافات الأبعاد عن طريق الإصبع إلى المؤشر على الساعة المدرجة بتدرج يساوي 1/100 مم أي 0.01 مم. و منه يمكن تحديد قيم الانحرافات على السطح المقاس. عادة ما تستعمل هذه الطريقة في ورش التشغيل لفحص استواء الأسطح و استدارة الأعمدة و مقارنة الأبعاد مع قوالب القياس.
    اضغط على الصورة لعرض أكبر

الاسم: dialindicator3.jpg
الحجم: 4.0 كيلوبايت
رقم التعريف: 219531 تثبيت ساعة القياس على قاعدة قياس مغناطيسية مستوية اضغط على الصورة لعرض أكبر

الاسم: dialindicator_milling.gif
الحجم: 16.0 كيلوبايت
رقم التعريف: 219532 استعمال ساعة القياس لفحص شغلة على آلة التشغيل
