    قياس الزوايا
    ANGULAR MEASUREMENTS




    قد عرفنا من خلال ما مضى من الدرس أن من بين أهم المواصفات التي تحدد نوعية و جودة المنتجات الميكانيكية هي أبعاد القطع، و قد تطرقنا إلى تقنيات قياسها و تحديدها بالدقة اللازمة. أضف إلى الأبعاد فإن الزوايا تعتبر من المواصفات المهمة في القطع الميكانيكية و في الشغلات. لذلك يتوجب على الفني و المهندس الميكانيكي الإلمام بطرق قياساتها و فحصها.
    من خلال هذا الباب سنتطرق إلى مفاهيم أساسية عن الزوايا قد مرت علينا منذ المرحلة الابتدائية في تعليمنا ثم ندرس أهم الطرق التقنية المستعملة لقياس الزوايا في الورش و في المصانع.
    2 - مراجعة بعض المفاهيم الأساسية:
    • تعرف الزاوية بأنها التقاطع بين خطين AC - BC عند محور معين Vertex C.
    اضغط على الصورة لعرض أكبر.   الإسم:	anglefig1.gif  مشاهدات:	1  الحجم:	2.0 كيلوبايت  الهوية:	219535
    الشكل 1 - الزاوية
    • الوحدة المستعملة في قياس الزاوية هي الدرجة ( ْ ) Degree و أجزائها هي :
    الدقيقة (` ) Minute بحيث أن : 1 ْ = 60 `
    الثانية (`` ) Second بحيث أن : 1 ` = 60 ``
    و منه يمكن الحصول على العلاقة : 1 ْ = 60 َ = 3600 ً
    • تقسم الدائرة إلى 360 ْ ، و تعرف الدائرة المغلقة بالزاوية الكاملة ( = 360 ْ )
    • كما تعرف الزاوية 180 ْ بالزاوية المسطحة و
    • الزاوية 90 ْ بالزاوية القائمة (الشكل 2 - أ) و
    • إذا كانت الزاوية أصغر من 90 ْ فهي زاوية حادة (الشكل 2 - ب)
    • أما إذا كانت الزاوية أكبر من 90 ْ فهي زاوية منفرجة (الشكل 2 - ج)
    اضغط على الصورة لعرض أكبر.   الإسم:	anglefig2.gif  مشاهدات:	1  الحجم:	2.3 كيلوبايت  الهوية:	219534
    ج - الزاوية المنفرجة ب - الزاوية الحادة أ- الزاوية القائمة
    الشكل 2 - أنواع الزوايا
    • الوحدة المعتمدة في النظام الدولي للقياسات لقياس الزاوية هي الرديان Radian
    حيث أن العلاقة المستعملة للتحويل بين الوحدتين هي :
    180 ْ = ∏ رديان
    بحيث أن ∏ ( أو ط ) عدد حقيقي ثابت ( يستعمل في حساب المثلثات - Trigonometry ) و تساوي قيمته 3.141592 .
    و منه يمكن استخلاص :
    • أن الزاوية القائمة قيمتها /2 رديان
    • زاوية 60 ْ = /3 رديان
    • زاوية 45 ْ = /4 رديان.

    3 - تقنيات قياس الزوايا:
    1 - المنقلة البسيطة Plate Protractor
    المنقلة هي أبسط جهاز يستعمل في قياس زوايا القطع الميكانيكية و المشغولات بحيث يمكن أن نحصل على قياسات بدقة 1درجة = 1 ْ أو نصف الدرجة = 0.5 ْ . و هي عبارة عن منقلة عادية مدرجة من صفر إلى 180 درجة و مزودة بذراع القياس الذي يتحرك حول محور المنقلة. بنهاية الذراع يوجد مؤشر لتحديد قيمة قراءة الزاوية على المنقلة.
    تستعمل هذه المنقلة لقياس زوايا المشغولات (أنظر الشكل في الأسفل) ، زوايا الأسطح المائلة الخارجية، قياس السلبات و في عمليات التخطيط (Layaout) و الشنكرة و قياس زاوية ريشة المثقاب.
    اضغط على الصورة لعرض أكبر.   الإسم:	anglefig6.jpg  مشاهدات:	1  الحجم:	3.9 كيلوبايت  الهوية:	219536
    الشكل 3 - المنقلة العادية لقياس الزوايا Plate Protractor
    2 - المنقلة المحورية العامة Combination Squares

    و هي منقلة متعددة الاستعمالات في الورش ، فمن خلالها يمكن قياس الزوايا، فحص الزوايا القائمة و المسطحة و فحص تعامد الأسطح. تسمى كذلك بالزاوية المؤتلفة و هذا لأنها تتكون من عدة قطع للاستعمالات المذكورة.
    الأجزاء المكونة للمنقلة المحورية العامة هي:
    القاعدة و بها المنقلة المدرجة اضغط على الصورة لعرض أكبر.   الإسم:	angle_sqaureset.jpg  مشاهدات:	1  الحجم:	2.3 كيلوبايت  الهوية:	219537
    المسطرة المتحركة
    قاعدة قائمة
    قاعدة حرف V
    مسمار زنق
    ملاحظة : لتنفيذ عملية معينة يمكن استعمال المسطرة المتحركة مع إحدى القطع الأخرى.

    3 - المنقلة ذات الورنية Universal Bevel Protractor
    المنقلة ذات الورنية أو المنقلة المحورية الدقيقة هي أحد أدق أجهزة قياس الزوايا للقطع الميكانيكية و المشغولات المستعملة في ورش التشغيل و المختبرات . بحيث يمكن أن نحصل على قياسات زوايا بدقة 1/12 ْ أي ما يعادل 5 دقائق (1/12 درجة = 60/12 = 5 دقائق).
    الشكل التالي يوضح الأجزاء المكونة للمنقلة المحورية الدقيقة و هي :
    • القاعدة (Base) و بها القرص المدرج أو المقياس الرئيسي (Main Scale)
    اضغط على الصورة لعرض أكبر.   الإسم:	anglefig7.jpg  مشاهدات:	1  الحجم:	14.1 كيلوبايت  الهوية:	219538
    • ورنية مدرجة (Vernier Scale) و هي تدور داخل القرص المدرج.
    • ساق متحركة (Blade) و هي تثبت مع الورنية عن طريق مسمار تثبيت.
    • مثبت الزوايا الحادة (Acute Angle Attachment)
    الشكل 4 - المنقلة ذات الورنية للقياس الدقيق للزوايا Universal Bevel Protractor
    تستعمل المنقلة المحورية الشاملة لقياس زوايا المشغولات بدقة جيدة و هذا بوضع الزاوية المراد قياسها بين الساق المتحركة و مثبت الزوايا الحادة (في حالة زاوية حادة) أو سطح ثابت (في حالة زاوية منفرجة).
    قياس زاوية حادة قياس زاوية منفرجة
    تتم عملية قراءة القياس على الجهاز بأخذ القياس الرئيسي بالدرجة و هذا بداية من صفر الورنية و تضاف إليها قيمة القياس على الورنية التي تأتي مع تطابق التدرج الرئيسي و تدرج الورنية (على نفس طريقة قراءة القياس على القدمة ذات الورنية).
    • مثال عن قراءة المنقلة ذات الورنية
    القياس الرئيسي A 85 ْ اضغط على الصورة لعرض أكبر.   الإسم:	anglefig10.jpg  مشاهدات:	1  الحجم:	33.9 كيلوبايت  الهوية:	219539
    قياس الورنيه B 30'
    قيمه القياس على الجهاز A+B 85 ْ 30 `
    الشكل 5 - قراءة المنقلة ذات الورنية = 85 ْ 30 `
    أمثالة عن قراءة المنقلة ذات الورنية
    اضغط على الصورة لعرض أكبر.   الإسم:	anglefig9.jpg  مشاهدات:	1  الحجم:	13.9 كيلوبايت  الهوية:	219540 اضغط على الصورة لعرض أكبر.   الإسم:	anglefig11b.jpg  مشاهدات:	1  الحجم:	13.5 كيلوبايت  الهوية:	219541 اضغط على الصورة لعرض أكبر.   الإسم:	anglefig11a.jpg  مشاهدات:	1  الحجم:	13.1 كيلوبايت  الهوية:	219542
    قيمة القياس = ................................ قيمة القياس = ................................ قيمة القياس = ................................

    5 - محددات و قوالب قياس الزوايا (Angle gages and Angle Gage Blocks)
    في ورش التشغيل كثيرا ما نستعمل محددات الزوايا لفحص زوايا المشغولات أو الشنكرة . من أكثر المحددات استعمالا هي:
    • محدد الزاوية القائمة (Square Edge)
    محدد الزاوية القائمة
    • محدد الزاوية المسدسة (120 درجة)
    • محدد زاوية الشطب (135 درجة)

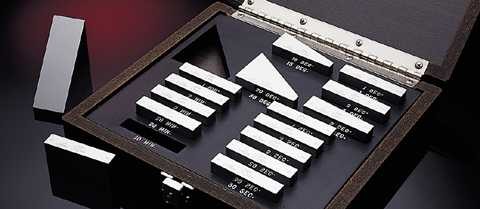

    قوالب قياس الزوايا هي قوالب من فولاذ متوفرة على شكل أطقم محفوظة في علب خشب قصد حمايتها. و هي تجسد بدقة جيدة مقاسات زوايا معينة. تستعمل قوالب قياس الزوايا في أعمال معايرة الأجهزة الأخرى (المنقلة، محددات الزوايا) و في الفحص الدقيق لزوايا المشغولات و لضبط ماكينات التشغيل.

    اضغط على الصورة لعرض أكبر.   الإسم:	angle_gageblocks2.jpg  مشاهدات:	1  الحجم:	26.8 كيلوبايت  الهوية:	219543
    قوالب قياس الزوايا (Angle Gage Blocks)



    أمثلة عن أطقم قوالب قياس الزوايا

    يمكن استعمال مجموعة من القوالب لتركيب زاوية معينة على طريقتين: طريقة الإضافة و طريقة الطرح.
    في طريقة الإضافة (Additive assembly) نجمع القوالب بحيث يكون اتجاه ميل السطح المائل لجميع القوالب واحد و تكون الزاوية المركبة هي مجموع زوايا كل قالب. فمثلا بإضافة قالب الزاوية 5 إلى 30 و على نفس الميل نحصل على زاوية 35 درجة.
    في طريقة الطرح (Subtractive assembly) نركب القوالب بحيث يكون اتجاهاتها معاكسة لبعضها البعض. و بالتالي تكون الزاوية المركبة هي الفرق بين القوالب في اتجاه الميل الرئيسي و بقية الزوايا في الاتجاه المعاكس. فمثلا بوضع قالب الزاوية 5 في الاتجاه المعاكس مع قالب الزاوية 30 نحصل على زاوية 30-0 = 25 درجة.
