  • أعمـــال الترميـــم والتدعيم للمنشاءات القائمة

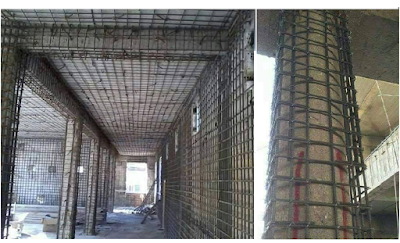

    اضغط على الصورة لعرض أكبر.

الإسم:	%25D8%25A3%25D8%25B9%25D9%2585%25D9%2580%25D9%2580%25D9%2580%25D8%25A7%25D9%2584%2B%25D8%25A7%25D9%2584%25D8%25AA%25D8%25B1%25D9%2585%25D9%258A%25D9%2580%25D9%2580%25D9%2580%25D9%2585%2B%25D9%2588%25D8%25A7%25D9%2584%25D8%25AA%25D8%25AF%25D8%25B9%25D9%258
مشاهدات:	5
الحجم:	196.6 كيلوبايت
الهوية:	221970


    يقصد بعملية التدعيم عمل تعديلات إنشائية على العناصر الخرسانية للمبنى القائم و ذلك إما بسبب خطأ في التصميم أو التنفيذ أو بسبب حدوث مشاكل إنشائية للمبنى مثل هبوط التربة أو الزلازل و خلافه و قد يكون أيضا بسبب الرغبة في زيادة قدرة تحمل المبنى كما هو الحال عند عمل تعلية للمبنى و زيادة عدد الأدوار.
    توجد العديد من طرق التدعيم للمنشآت الخرسانية و التي يتم تصميمها من خلال الإستشاري الإنشائي للمشروع أو استشاري متخصص في عمليات التدعيم مثل عمل قمصان للعناصر الخرسانية أو إستخدام ألواح من ألياف الفايبر FRP في التدعيم و من أشهر طرق التدعيم و أوسعها انتشاراً و هي زيادة قطاعات الخرسانة للعناصر الخرسانية المُختلفة وزيادة تسليحها من خلال عمل (قميص) للعنصر الخرساني.
    خطوات تدعيم العناصر الخرسانية عن طريق عمل القمصان.
    القميص : هو عبارة عن زيادة قطاع الخرسانة و كذلك التسليح لأي عنصر خرساني مثل الكمرة أو العمود أو القواعد أو السملات.
    1 - يتم صلب المنشأ بإستخدام عروق خشبية أو قوايم معدنية .
    2 - يتم تكسير الغطاء الخرساني للعنصر المُراد تدعيمه حتى يظهر الحديد
    3 - يتم تزريع أشاير حديد داخل العنصر الخرساني بإستخدام مواد التزريع الإيبوكسية .
    4 - يتم عمل حديد تسليح إضافي للعنصر و زيادة قطاعه الخرساني بناءاً على تعليمات الإستشاري و اللوحات .
    5 - يتم عمل شدة خشبية للعنصر ثم يتم صب الخرسانة.
    6 - يمكن إستخدام الخرسانة المقذوفة في أعمال الترميم و التدعيم للأماكن التي يصعب الوصول إليها و صبها .
    7 - يتم فك الشدة الخشبية بعد مرور الزمن اللازم و يتم الإنتقال لعنصر آخر لتدعيمه .
    8 - لا يتم تدعيم جميع العناصر في نفس الوقت ، بل تتم عملية التدعيم بالتبادل .
    ملاحضات مهمة:
    - تدعيم عمود يحتاج إلى وصلات حديد يتم تزريعها بين الخرسانة القديمة والجديدة Shear Connectors وهذه الوصلات لها حسابات إنشائية لتحديد عددها فى المتر وقطر حديد التسليح وطوله .
    - سطح العمود القديم يجب أن يكون خشن حتى يتم الربط بين الخرسانة الجديدة والقديمة .
    - يجب إستعمال مادة ربط بين الخرسانة الجديدة والجديدة يتم دهانها على العمود قبل الصب
