  • مخطط هيكل السمكة FishBone Diagram

    اضغط على الصورة لعرض أكبر

الاسم: fi1.png
الحجم: 30.8 كيلوبايت
رقم التعريف: 226238



    مخطط السبب والتأثير هو أحد الوسائل الجيدة للوصول إلى أسباب مشكلة ما. ويمكن استخدام هذا المخطط في تحليل أي مشكلة بغض النظر عن طبيعتها بمعنى أنك يمكن أن تستخدمه لتحليل مشكلة شخصية أو مشكلة في صناعة السيارات أو مشكلة في لعبة كرة السلة. هذا المخطط يسمى بالإنجليزية FishBone Diagram أو Cause and Effect Diagram. أستعرض هنا أسلوب استخدام هذا المخطط.

    هذا المخطط يهدف إلى حصر جميع الأسباب التي قد تؤدي إلى المشكلة المراد حلها. فبدلاً من حصر تفكيرنا في الأسباب المعتادة فإن هذا المخطط يساعدنا على التفكير في كل الأسباب الممكنة وبالتالي الوصول إلى السبب أو الأسباب الحقيقية والتي قد تكون غير متوقعة. هذا المخطط يسهل أيضاً عرض المشكلة وتوضيح الأسلوب الذي اتبع في الوصول إلى الحل. من فوائده أيضاً أنه يجبر الجميع على التفكير في المشكلة بعمق بدل من التسرع في اقتراح الحلول. خطوات الاستخدام كالآتي:

    أولاً: ارسم الجزء الأول من المخطط ودون وصف المشكلة المراد حلها في رأس السمكة. حاول كتابة المشكلة بشكل دقيق ومختصر. افترض أننا نتج شوكولاتة وأننا نعاني من كثرة ألشكاوى من جودة المنتج

    اضغط على الصورة لعرض أكبر

الاسم: Slide11.PNG?w=323&h=134.png
الحجم: 2.5 كيلوبايت
رقم التعريف: 226239

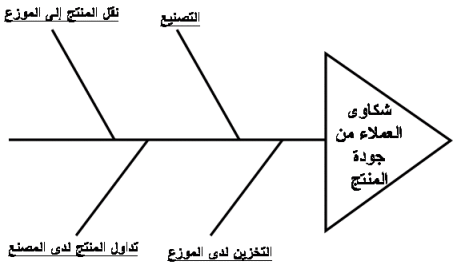

    ثانياً: اجتهد في كتابة العناصر الأساسية المكونة أو المؤثرة على المنتج أو الخدمة مثل

    مشكلة إنتاجية: المعدات – بيئة العمل – الخامات – العمالة – القياسات

    مشكلة فشل فريق كرة القدم: المدرب – اللاعبين – الإدارة – مكان التدريب – التحفيز – الملابس

    مشكلة قلة عدد زوار مطعم: نوعية الطعام – جودة الطعام – العاملين – تصميم المطعم – الأدوات – مستوى الخدمة

    اضغط على الصورة لعرض أكبر

الاسم: Slide21.PNG?w=457&h=269.png
الحجم: 9.4 كيلوبايت
رقم التعريف: 226240



    ثالثاً: اكتب كل الأشياء المؤثرة على كل سبب من الأسباب الرئيسية. لاحظ أنك تكتب كل ما هومؤثر في هذا السبب أو العنصر ولا تستبعد أو تقيم أي شيء في هذه المرحلة. لا تهمل أي سبب بغض النظر عن توقعك لعلاقته بالمشكلة الأصلية
    اضغط على الصورة لعرض أكبر

الاسم: Slide31.PNG?w=500&h=237.png
الحجم: 13.8 كيلوبايت
رقم التعريف: 226241



    رابعاً: يتم تحليل كل الأسباب المدونة في المخطط. بعض الأسباب يمكن استبعادها نتيجة لوجود معلومات متاحة تؤكد أن هذا السبب غير موجود لدينا. البعض الآخر قد يحتاج عمل فحوصات أو إجراءات للتأكد من كون هذا السبب حقيقي. وبالتالي فسننتهي ببعض الأسباب المحتملة وبعد الفحص والقياسات نصل إلى سبب أو أسباب حقيقية
    اضغط على الصورة لعرض أكبر

الاسم: slide4n.png?w=508&h=239.png
الحجم: 13.7 كيلوبايت
رقم التعريف: 226242



    يمكن رسم هذا المخطط في اجتماع يحضره كل من له علاقة بالمشكلة المراد حلها وهذا هو الأسلوب الأفضل أو أن يقوم برسمه شخص واحد مسئول عن حل هذه المشكلة. يسمى هذا المخطط بمخطط عظم السمكة أو هيكل السمكة أو مخطط إيشيكاوا. كما ترى فهذا الأسلوب سهل الاستخدام ويساعد على الوصول إلى الأسباب الحقيقية في وقت قصير. . كذلك فإنه يفيد في تنظيم التفكير حيث أن كل الأسباب مدونة وما يتم استبعاده لا يتم الرجوع إليه مثلما يحدث في المناقشات الشفهية. حاول أن تجرب أن تستخدمه لحل مشكلة ما حتى تشعر بقيمة هذا الأسلوب.

    مثال آخر. افترض أننا نريد أن ندرس أسباب ضعف مستوى التعليم في بلدٍ ما أو مدينةٍ ما. فنبدأ بكتابة المشكلة ثم جميع الأسباب الرئيسية. كما ذكرت في المقالة السابقة فنحن نكتب كل ما يمكن أن يؤثر على حدوث المشكلة بغض النظر عن كون هذا السبب موجود في حالتنا أو لا بمعنى أن عملية تقييم الأسباب لا تتم في وقت رسم المخطط ولكن بعد الانتهاء من تدوين كل الأسباب المحتملة. الخطوة الثالثة هي كتابة كل الأسباب الفرعية بنفس الأسلوب. ألخطوة الأخيرة هي تقييم الأسباب للانتهاء بمجموعة من الأسباب التي تحتاج الدراسة أو التطوير.

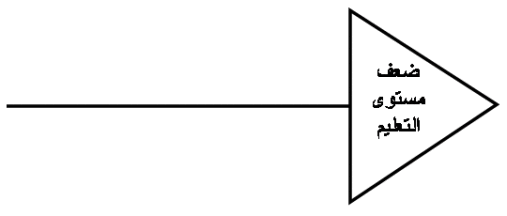

    أولا: تحديد المشكلة ووضعها في رأس السمكة

    اضغط على الصورة لعرض أكبر

الاسم: ED1.png?w=508&h=216.png
الحجم: 4.0 كيلوبايت
رقم التعريف: 226243



    ثانيا: تحديد الأسباب الرئيسية الممكنة أو المحتملة
    اضغط على الصورة لعرض أكبر

الاسم: ED2.png?w=508&h=283.png
الحجم: 10.6 كيلوبايت
رقم التعريف: 226244

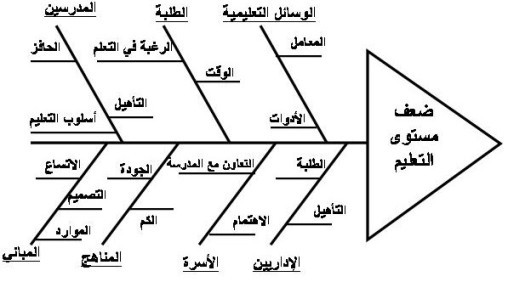

    ثالثا: تحديد الأسباب الفرعية الممكنة أو المحتملة
    اضغط على الصورة لعرض أكبر

الاسم: ED13n.jpg?w=508&h=282.jpg
الحجم: 32.9 كيلوبايت
رقم التعريف: 226245



    بالطبع يمكنك أن تضيف أسبابا أخرى فالهدف من هذا المثال هو توضيح فكرة مخطط هيكل السمكة
