  • مخطط حارات السباحة Swim Lane Flow Chart

    اضغط على الصورة لعرض أكبر

الاسم: swim-lane-0.jpg?w=500.jpg
الحجم: 25.7 كيلوبايت
رقم التعريف: 227386

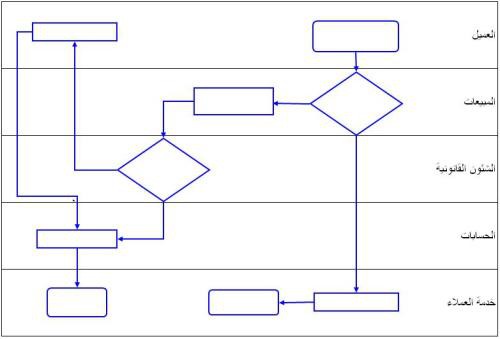

    هذا المخطط يتم رسمه بنفس طريقة رسم مخطط التدفق غير أننا نضع كل خطوة في الممر المناسب لها. فالمخطط يتكون من عدة ممرات تشبه ممرات السباحة التي نراها في السباقات وكل ممر يمثل شخصا بعينه او إدارة بعينها أو مكانا بعينه. فهذا المخطط يتميز بتوضيح من يقوم بماذا.يساعدنا هذا المخطط في اكتشاف أي تكرار للعمل بين إدارتين أو شخصين مختلفين. ويساعدنا كذلك على اكتشاف أي خلل في الوظائف التي يقوم بها كل موظف أو كل جهة.


    اضغط على الصورة لعرض أكبر

الاسم: flow-chart-symbols-2.jpg?w=500.jpg
الحجم: 27.1 كيلوبايت
رقم التعريف: 227388

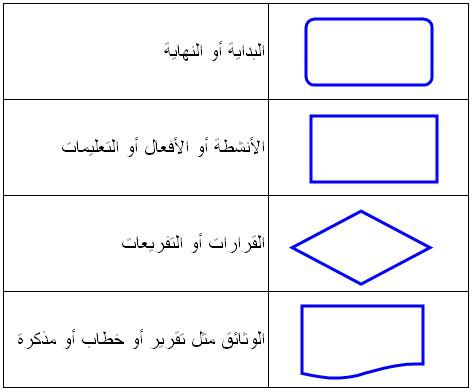

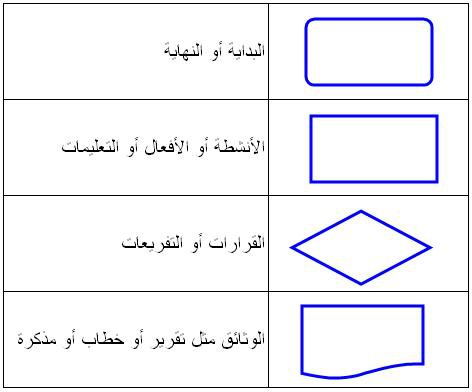

    نستخدم في رسم هذا المخطط نفس الرموز التي استخدمناها في رسم مخطط التدفق. وهي موضحة في الجدول التالي للتذكير.وقد أضفت رمزا جديدا وهو رمز الوثائق لأنه قد يستخدم للتعبير عن كتابة رسالة أو مذكرة او طباعة تقرير. ويوجد رموز كثيرة أخرى قد لا تكون كثيرة الفائدة في تحليل العمليات. ويجب الحرص على استخدام رموز يعرفها الآخرون لأن الهدف هو القدرة على توضيح العملية وليس استخدام رموز لا يعرفها المستمع أو القارئ.وأحب أن ألفت انتباه القارئ إلى أنني لا أستخدم برنامجا متخصصا لرسم هذه الرموز والمخططات بل أستخدم برنامج إكسل وأرى أنه يفي بالغرض وزيادة. كما وأنه لا يوجد ما يمنع من رسم هذه المخططات بخط اليد

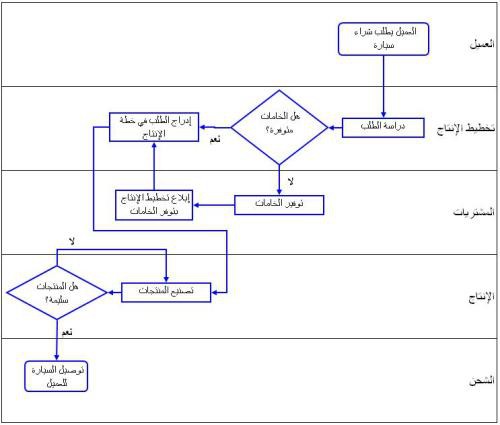

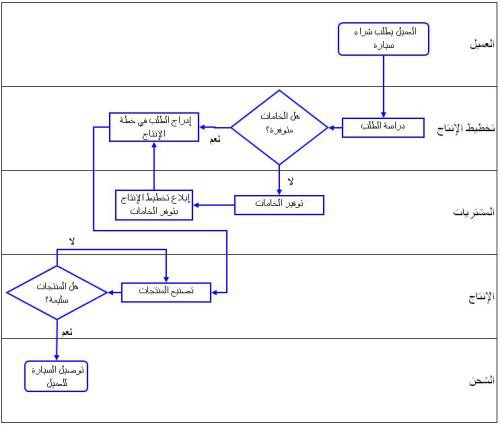

    .المثال الأول:في هذا المثال نستخدم أحد الأمثلة التي عرضتها كمخطط تدفق لكي نلاحظ الفوارق. هذا المثال هو عملية تلبية طلب عميل يريد شراء سيلرة من شركة تصنيع سيارات. الرسم أدناه يوضح هذا المخطط والذي تم رسمه باستخدام ممرات أفقية ويُمكن استخدام ممرات رأسية بدلا من الأفقية.

    اضغط على الصورة لعرض أكبر

الاسم: swim-lane-1.jpg?w=500.jpg
الحجم: 31.9 كيلوبايت
رقم التعريف: 227390

    على الرغم من عدم اختلاف الخطوات تقريبا عن تلك التي عرضناها في مخطط التدفق العادي فإننا هنا نرى أشياء جديدة. إننا نستطيع تمييز دور كل إدارة من إدارات الشركة. هذا يمكننا من تحليل دور كل إدارة واقتراح تعديلات لها علاقة بدور كل إدارة. فقد نجد أن هناك حلقة مفقودة بين إدارتين أو خطوة زائدة أو خطوة يمكن الاستغناء عنها بالأنظمة الإلكترونية. ويمكننا دراسة أوجه التحسين ثم رسم نخطط التدفق بعد التحسين لمقارنة الحالتين.

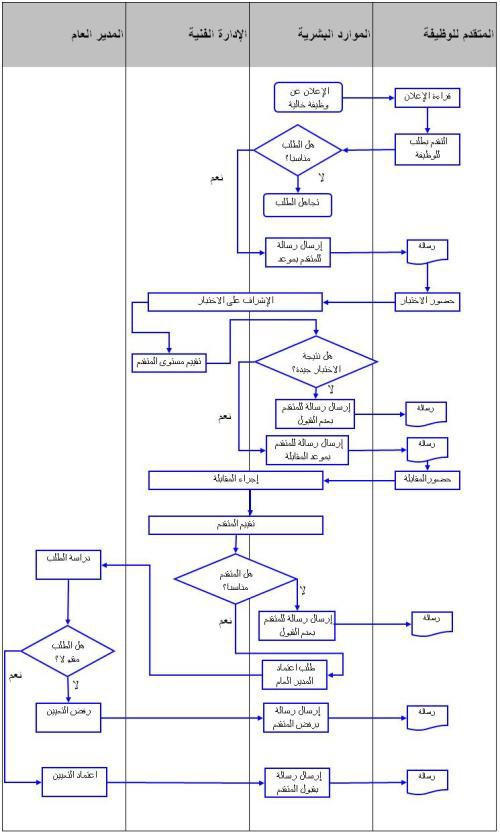

    المثال الثاني:هذا المثال يوضح خطوات عملية تعيين موظف جديد في إدارة فنية. والخطوات باختصار تبدأ بالإعلان عن الوظيفة ثم تقدم شخص ما للوظيفة ثم دراسة أوراقه وتحديد إن كان مناسبا أم لا. ويلي ذلك الخطوات المعتادة من اختبار ومقابلة واعتماد للتعيين من المدير العام أو رفض المتقدم.

    اضغط على الصورة لعرض أكبر

الاسم: swim-lane-flow-chart-3.jpg?w=500.jpg
الحجم: 71.2 كيلوبايت
رقم التعريف: 227392

    هناك عدة أشياء نستفيدها من هذا المثال. هذا المثال استخدم ممرات رأسية والتي تستخدم بديلا للمرات الأفقية بدون أفضلية بينهما. وتم استخدام رمز الوثائق للتعبير عن الرسائل التي يتلقاها المتقدم. وهناك أمر مهم وهو توضيح اشتراك جهتين في نفس العمل مثل إجراء الاختبار وإجراء المقابلة. ولكن للقيام بذلك لابد أن يتم تصميم المخطط بحيث تكون الجهات المشتركة في عمل ما متجاورة تماما في المخطط.بنظرة على المخطط يمكنك تصور فائدته عند دراسة أسلوب التعيين لتحسينه وتحديد نقاط الضعف. ولابد أن تجرب هذا المخطط بنفسك لكي تستكشف مميزاته.
