  • وحده ups وتكوينها وكيفيه عملها وحالات تشغيلها

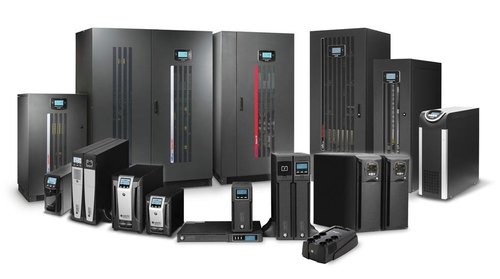

    اضغط على الصورة لعرض أكبرالاسم: 1603951435447-500x500.jpgالحجم: 23.4 كيلوبايترقم التعريف: 227958




    يعرف Uninerruptible power supply وهذا الاختصار لكلمه UPS وهى تعنى وحده الامداد بالطاقه فى حاله انقطاع

    التيار الكهربى من المصدر و يمكن القول بمفهوم ابسط ان ال UPS عمل بعمليه تخزين الطاقه الكهربيه فى حاله توافرها و

    اخراجها فى حاله انقطاعها من المصدر اى تقوم بعمليه شحن وتفريغ عند الضروره و الاحتياج .
    فهل يوجد مثل فكره UPS ؟

    جميعا نستطع القول نعم يوجد بنفس فكره UPS وهو ال Generator وهو يقوم بنفس الوظيفه وهى امداد

    الطاقه الكهربيه ولكن يعمل بالبنزين او السولار .

    الفرق بين ال UPS و ال Generator :

    الاثنان يقومان بعمليه توليد الطاقه الكهربيه فى حاله غياب المصدر الرئيسى ولكن :

    فى حاله ال Generator يقوم بعمليه امداد بكهرباء غير منتظمه التردد مما يؤدي الى احتراق او تلف من المعدادت الساحبه

    للتيار الكهربي لذا يفضل ان يكون مصدر للكهرباء للاحمال الميكانيكيه الضخمه قليله الاجزاء الالكترونيه .

    ولكن على العكس ان UPS هو مصدرممتاز للكهرباء عاليه الجوده .


    فالGenerator يتم تدويره بمحرك تيار مستمر ونظرا لعيوبه تم اختراع ال UPS وهو يقوم بتحويل التيار المستمر الى التيار

    المتردد مباشرا وذلك باستخدام الثايرستر .

    ماهو الثايرستور :

    من اقدم اشباه الموصلات و اكثر العناصر استخداما في دوائر القوى الكهربيه , يتكون الثايرستور من اربع طبقات من السليكون

    مرتبه على شكل P-N_P-N وله ثلاثه اطراف وهما :

    المصعد Anode - المهبط Cathode - البوابه Gate وهو الطرف المتصل بالطبقه القريبه من المهبط Cathode .



    حالات الثايرستور :
    الحاله الاولى forward : اى ان الجهد عند المصعد يكون موجب بالمقارنه مع المهبط .

    الحاله الثانيه Reverse : اى ان الجهد عند المصعد يكون سالب مقارنه بجهد المصعد .

    اى يمكن القول ان فى حاله Forward و الجهد يكون موجب عند البوابه Gate فيكون الثايرستور فى حاله اغلاق .

    وفى حاله الجهد عند البوابه Gate 5V فان الثايرستر فى حاله توصيل ولا يوجد فرق جهد بين المصعد و المهبط فيتم مرور

    التيار الكهربى من الانود الى الكاثود لان فى هذه الحاله يكون الثايرستر مقاومته صغيره جدا .

    فانظمه الUPS تعتمد اعتماد كلي على الثايرستر بحيث يقوم بتحويل التيار المستمر DC الى تيار متردد AC وهذه الطريقه

    تعرف بطريقه ال Inverter .
    • فى حاله التشغيل المتسمر لل UPS :

    في حاله تغذيه الاحمال الكبيره كالمستشفيات و المصانع يتم توصيل UPS مع المولد الكهربى لتعويض الانخفاض في الجهد في




    بدايه تشغيل المولد الكهربى , يجب أن يؤخذ بعين الاعتبار التردد الخارج من المولد بأن يكون مضبوط بشكل صحيح وأن تذبذبه




    ليس بالكبير لكي لا يحدث ما يسمى فشل التزامن ما بين جهاز الـ و المولد الكهربائي وهذا UPS

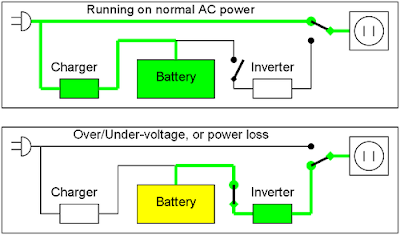

    • فى حاله تشغيل وحده وقت الحاجه UPS :
    يتم التزويد بالكهرباء فى حاله انقطاع التيار من المصدر فتدخل وحده UPS لعمليه التغذيه .

    اضغط على الصورة لعرض أكبر

الاسم: Difference-between-Online-UPS-and-Offline-UPS.png
الحجم: 26.7 كيلوبايت
رقم التعريف: 227959

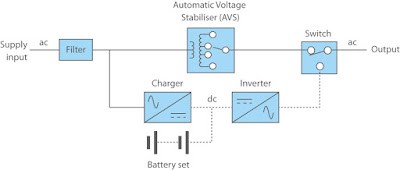

    • اجهزه التفاعل مع الخط line interactive :




    اضغط على الصورة لعرض أكبر

الاسم: 2-8.jpg
الحجم: 10.6 كيلوبايت
رقم التعريف: 227960



    تقوم بتزويد الاحمال بالطاقه الكهربيه فهو نظام مماثل لوحده ال UPS فى حاله عدم التشغيل مع اضافه مثبت الجهد AVS الذى

    يعمل على ابقاء جهد الخرج بجهد محد تم ضبطه مسبقا بعيدا عن اى اختلافات فى الجهد فى المصدر .

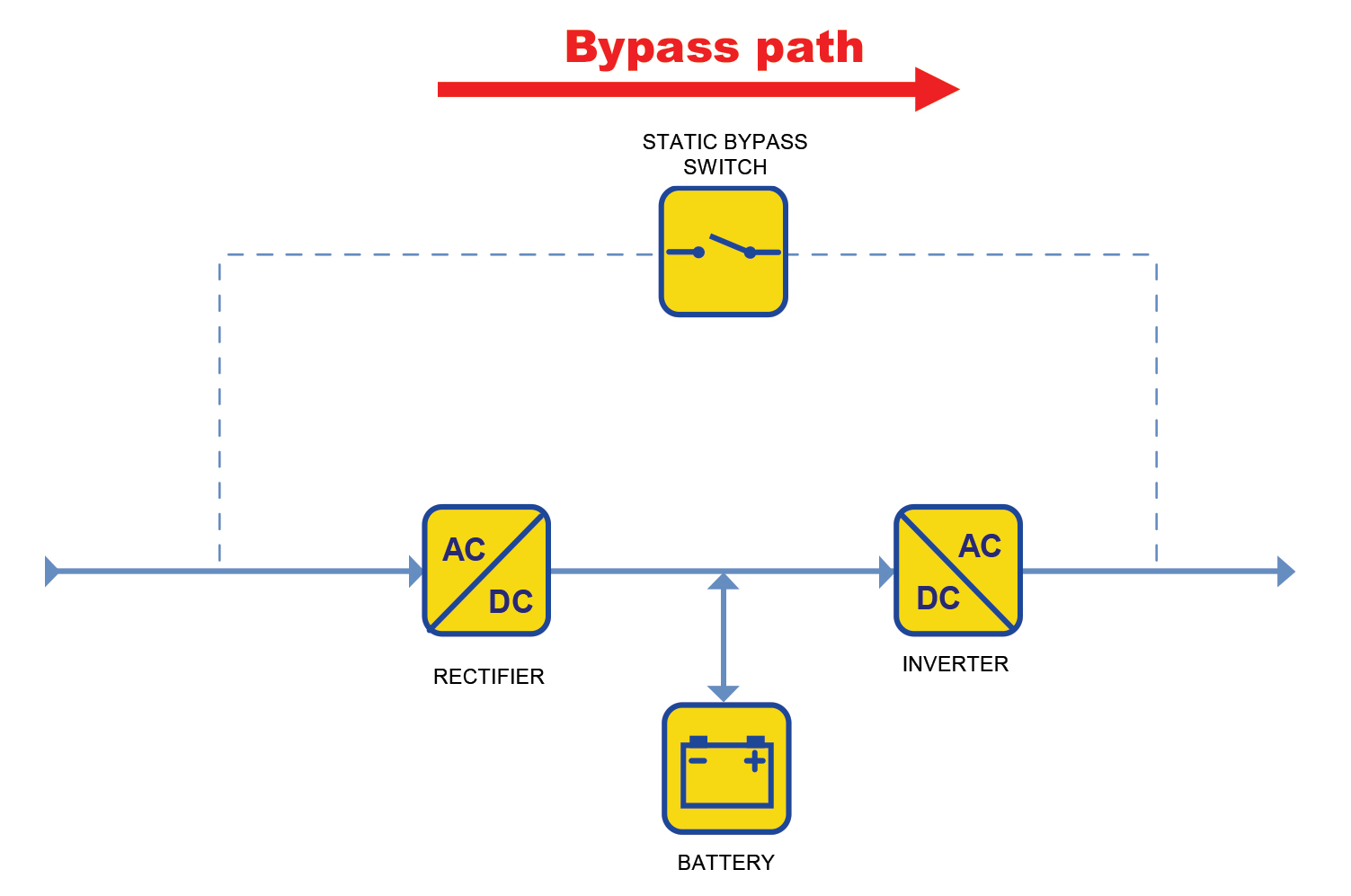

    • التحويل المزدوج للخط المباشر Double-conversion online :




    اضغط على الصورة لعرض أكبر

الاسم: schneider-oct-2015-fig1.jpg
الحجم: 10.0 كيلوبايت
رقم التعريف: 227961

    يتم تحويل الكهرباء من التيار المتردد الى التيار المستمر وتخزينه في البطاريه حتى الشحن و خروج التيار المستمر ليتم تحويله الى متردد و تغذيه الحمل .
