  • مخطط العامل والآلة Worker and Machine Diagram

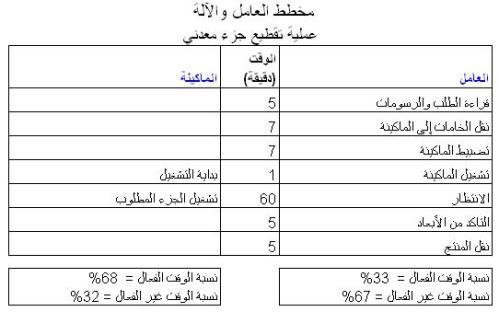

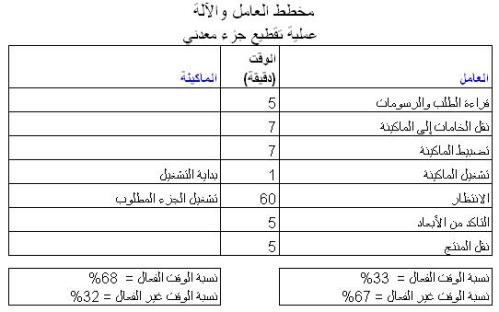

    هذا المخطط يرصد ما يقوم به مشغل الآلة وما تقوم به الآلة ويرسمهما في مخطط واحد. هذا المخطط له أهمية عند الرغبة في قيام مشغل واحد بتشغيل أكثر من آلة. فهو يساعدنا على تحديد الوقت الفعال والوقت غير الفعال. ففي المثال التالي تلاحظ أن العامل ينتظر معظم الوقت. يمكننا الاستفادة من وقت الانتظار في أعمال أخرى.
    اضغط على الصورة لعرض أكبر

الاسم: worker-and-machine.jpg?w=500.jpg
الحجم: 36.3 كيلوبايت
رقم التعريف: 227406



    وقد يتبادر إلى الذهن أن قيام العامل بتشغيل أكثر من ماكينة هو استغلال له ولكن ذلك له أهداف إدارية. أولا وقت الانتظار يمثل مشكلة إذ إن العامل يشعر بالملل ولذلك فمن الأفضل أن نستفيد من قدراته في عمل آخر فهذا يجعله هو نفسه متحفزا وراضيا عن عمله. ثانيا قيام المشغل بتشغيل ماكينة أخرى مختلفة يعطيه فرصة لاكتساب مهارات جديدة ويجعل خبرات العمل متنوعة وهذا نوع من أنواع التحفيز. ثالثا تعتبر خلايا التصنيع من سمات نظام تويوتا الإنتاجي وهذه الخلايا يتكون كل منها من عدة ماكينات يقوم بتشغيلها عامل واحد أو عدد صغير من العمال. وكل خلية تقوم بإنتاج جزء متكامل من المنتج فهي أشبه بمصنع صغير. من فوائد هذه الخلايا تقليل وقت التصنيع عن طريق تقليل وقت النقل والانتظار بالإضافة إلى إحساس العامل أو العاملين في كل خلية بالمسئولية الكاملة عن منتجات الخلية. فهذا المخطط يساعدنا على ترتيب العمل في مثل هذه الخلايا.يمكن رسم نفس المخطط لعامل واحد مع عدة ماكينات يقوم بتشغيلها أو لماكينة واحدة مع عدة عمال يقومون بتشغيلها. ويمكن استخدام المخطط لرسم عدة مهام يوقم بها العامل في آن واحد مثل تشغيل ماكينات وكتابة تقرير. وفي كل هذه الحالات فإن كل ماكينة أو عامل أو عمل يتم تمثيله بعمود خاص في المخطط.

    مخطط اليدين Two Hand Process Chart
    هذا المخطط مفيد في تحليل الأعمال اليدوية المتكررة فهو يرسم ما تقوم به كلا من اليد اليمنى واليد اليسرى أثناء عملية يدوية مثل تجميع منتج أو الكتابة على الحاسوب. هذا المخطط يوضح لنا فرصا لتسريع العملية عن طريق استخدام أفضل لليدين وخاصة اليد اليسرى. هل لاحظت شخصا يكتب بإصبع واحد على لوحة مفاتيح الحاسوب؟ هل لاحظت البطء الشديد الذي يكتب به؟ إن مخططا مثل هذا يساعده على معرفة أنه لا يستخدم سوى يد واحدة بل إصبع واحد من يد واحدة.
    وتظهر أهمية هذا المخطط في الأعمال المتكررة حيث أنه قد يساعدنا على تقليل وقت العمل وهو ما يعني زيادة الإنتاجية وكذلك على موازنة العمل الذي تقوم به كل يد.

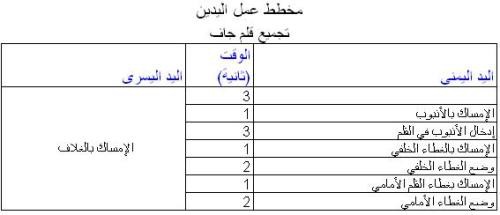

    المثال الأول
    اضغط على الصورة لعرض أكبر

الاسم: two-hand-chart-1.jpg?w=500.jpg
الحجم: 21.1 كيلوبايت
رقم التعريف: 227408
    في هذا المثال تلاحظ ان اليد اليسرى ظلت تمسك بالغلاف طوال العملية. هل يمكن تحسين العملية؟ ماذا لو استخدمنا ماسكا للغلاف؟ إن هذا سيمكننا من استخدام اليد اليسرى في التجميع وبالتالي تقصير وقت التجميع. لو قصرنا وقت التجميع بثلاث ثوان لزادت الإنتاجية بحوالي 25%.

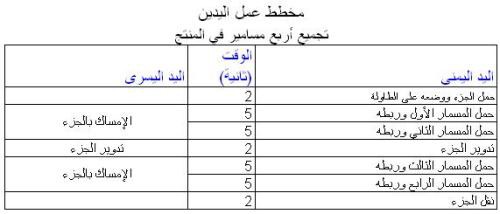

    المثال الثاني
    اضغط على الصورة لعرض أكبر

الاسم: two-hand-chart-2.jpg?w=500.jpg
الحجم: 25.9 كيلوبايت
رقم التعريف: 227410
    نلاحظ في هذا المثال أن اليد اليمنى هي التي تقوم بالتجميع بينما اليد اليسرى تقوم بإمساك الجزء. يمكننا تصنيع ماسك للجزء بحيث يمكن الاستفادة من كلتا اليدين في التجميع.هذا المخطط يساعدنا كذلك على تمييز الأعمال غير الفعالة التي تقوم بها كلتا اليدان. فمثلا عملية البحث عن المسمار المناسب هي عملية غير فعالة لأنه يمكننا وضع المسامير الخاصة بعملية التجميع في أماكن ثايتة أمام العامل فلا يحتاج للبحث والاختيار. التوقف للتفكير هو وقت ضائع كذلك لأن العملية لوتمت طبقا لخطوات محددة فإن العامل لن يتوقف بين خطوة وأخرى ليفكر فيما يفعله. عملية تضبيط وضع جزء بالنسبة لجزء آخر يمكن تسريعها بتصميم الأجزاء بحيث لا يمكن وضعها إلا في الوضع الصحيح.وعلاوة على ذلك فإن هذا المخطط يدعونا لتقليل زمن العمليات الفعالة. فيمكننا تقليل وقت التجميع يتصميم الأجزاء بحيث يسهل تجميعها وبوجود علامات تبين اتجاه التجميع الصحيح. ويمكننا تقليل وقت حركة اليدين بوضع الأجزاء بترتيب مناسب. فمخطط اليدين يجعلنا ننظر في أمور دقيقة لم نكن نهتم بها من قبل وهذه الأمور قد تساعدنا على زيادة الإنتاجية بنسبة كبيرة وقد تساعدنا على تقليل مجهود العامل كثيرا.
